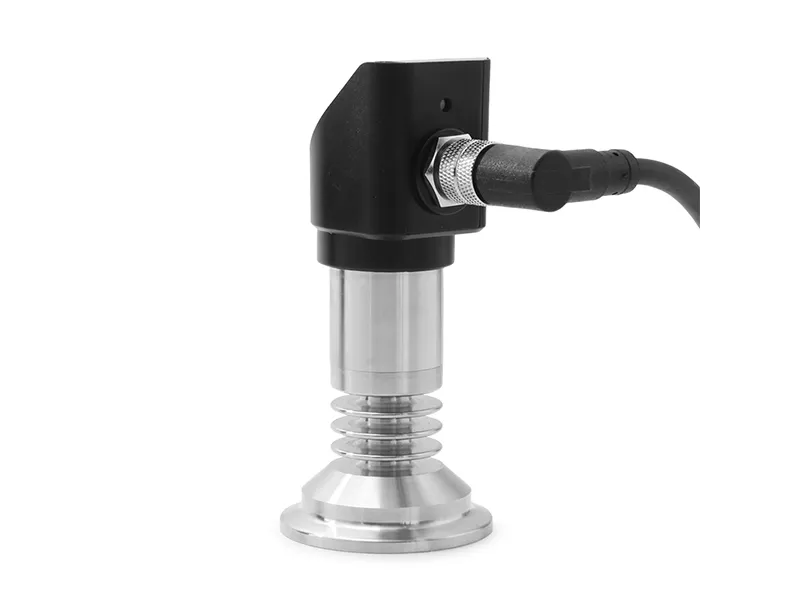

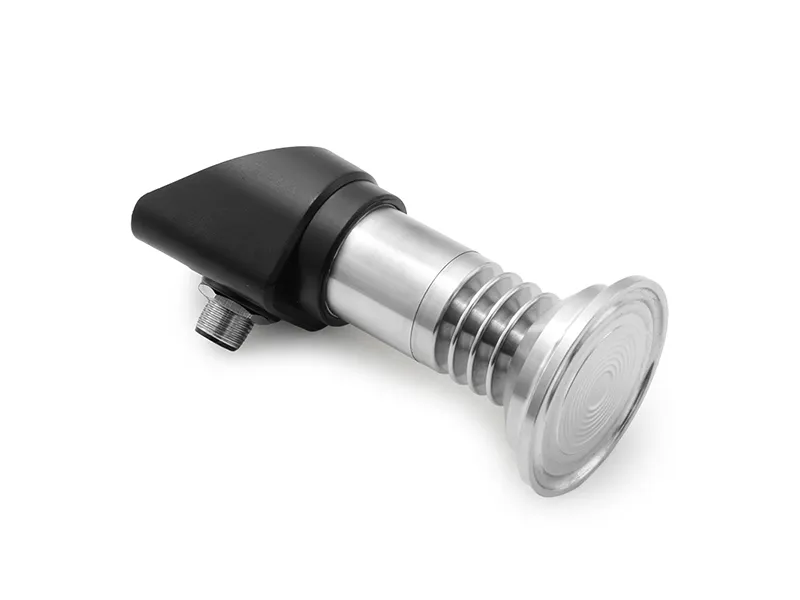

El presostato LFDS68 es un dispositivo completamente electrónico que utiliza un sensor piezorresistivo de silicio de alta precisión y alta estabilidad con un circuito dedicado de acondicionamiento de señal. Cuenta con visualización digital in situ, una salida analógica de 4-20 mA, dos salidas de conmutación electrónicas o una salida de conmutación por relé y múltiples opciones de conexión de presión, ya sea roscada o Tri-Clamp. Este dispositivo compacto integra medición, visualización, salida y control de presión. Es flexible, fácil de operar, seguro y confiable, ampliamente utilizado en: automatización industrial, protección ambiental, industria petroquímica y sistemas de tratamiento de agua.

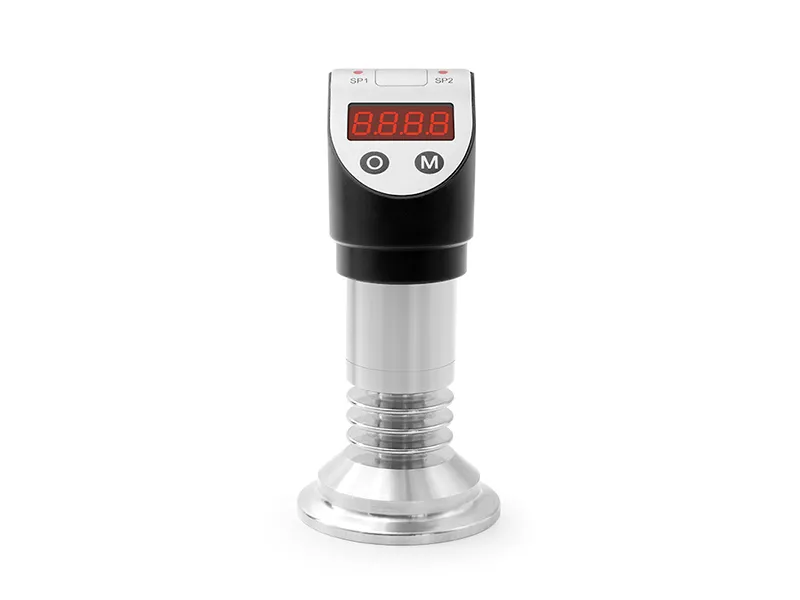

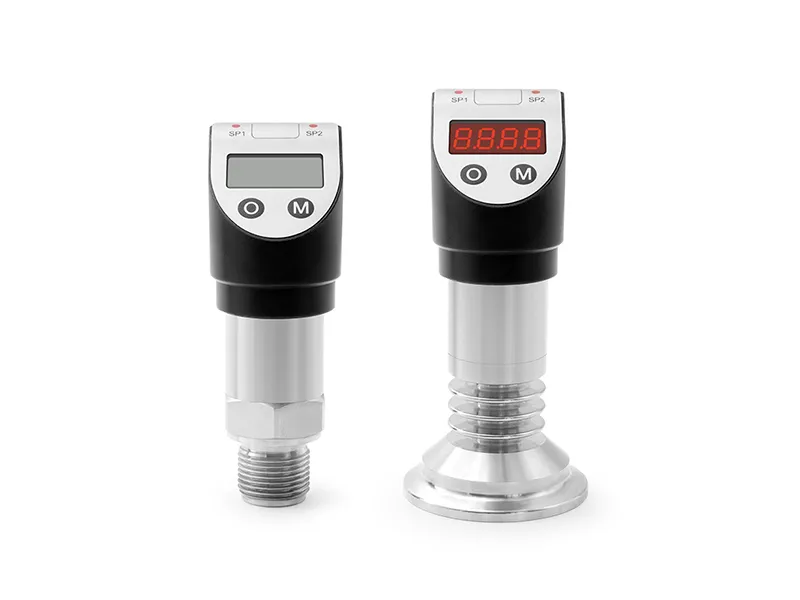

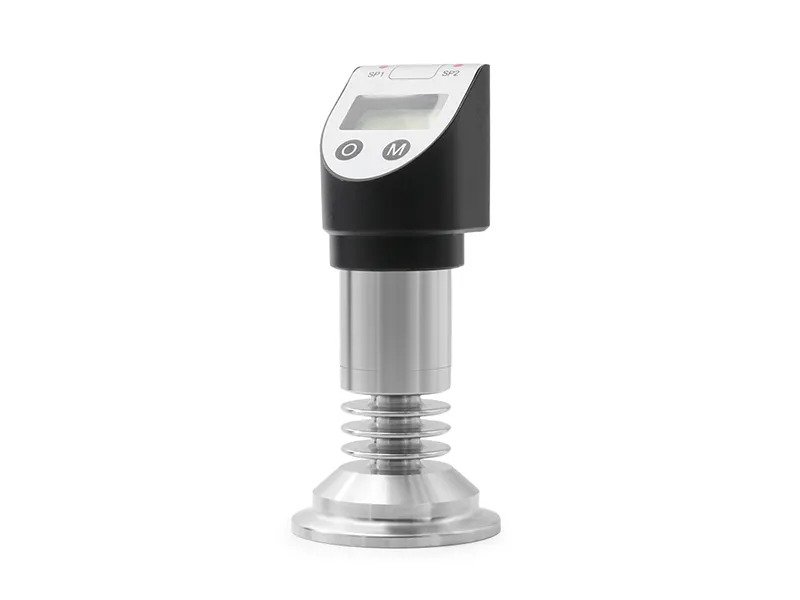

* Visualización in situ LED de 4 dígitos o LCD;
* Soporta varios tipos de salidas de conmutación (PNP, NPN, relé);
* Configuración sencilla de parámetros mediante botones;
* Indicadores LED para monitoreo del estado de conmutación;

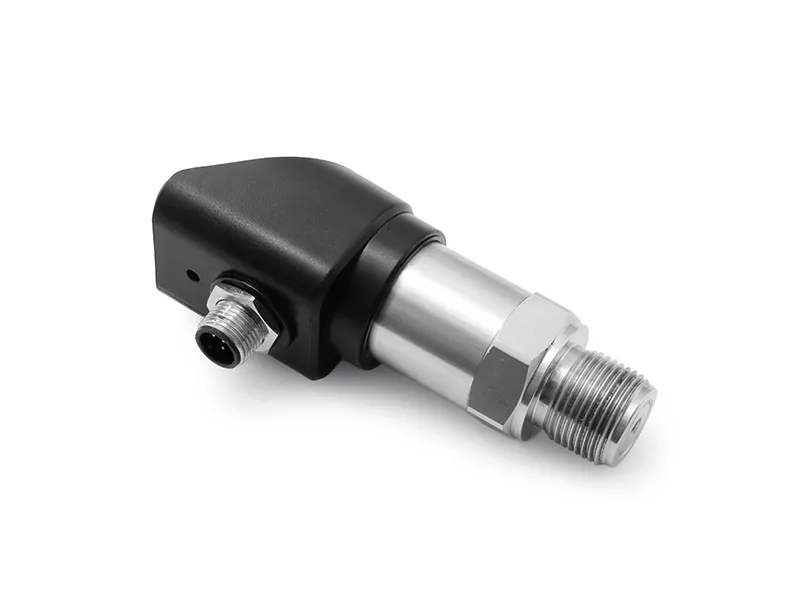

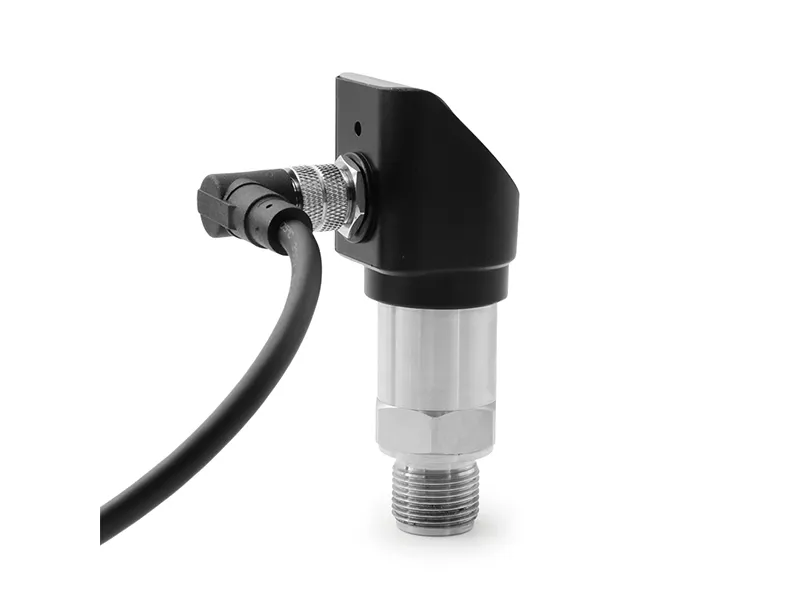

* Múltiples conexiones de proceso disponibles: roscadas, Tri-Clamp, etc.
| Rango de presión de capacidad de carga | |
| Manómetro | -100kPa...0~10kPa...60MPa |
| Absoluto | 0~10kPa...10MPa |
| Sobrecarga | 1,5 veces el fondo de escala |

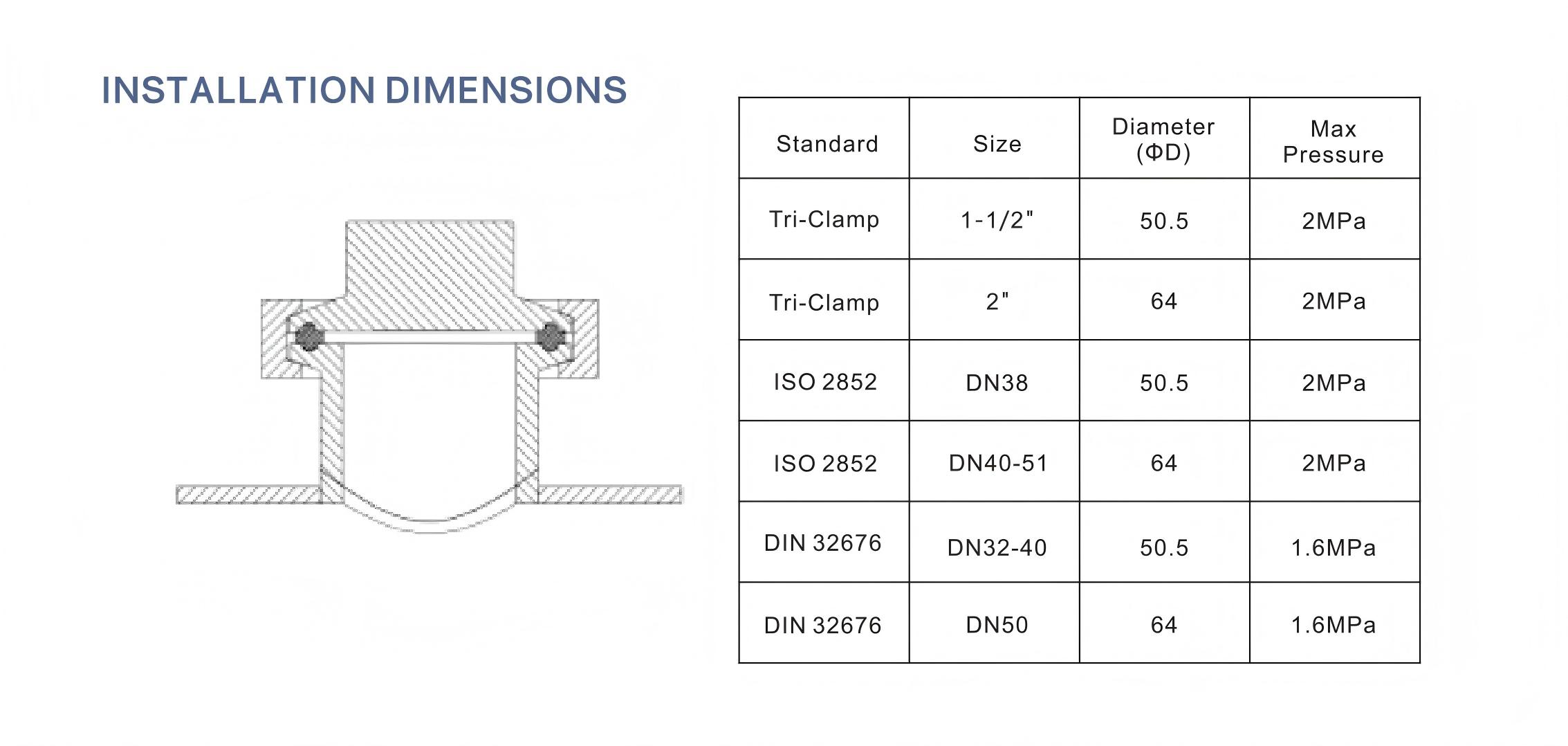

| Nota: máx. 2 MPa para conexión Tri-Clamp, según "Conexión de presión" | |
| Compatibilidad con medios | |
| Tipo de medio | Líquidos y gases compatibles con materiales en contacto con el fluido |
| Salida y alimentación | |
Salida y alimentación |
4~20mADC / Vs=12~32VDC |
| 4~20mADC+2 interruptores electrónicos / Vs=12~32VDC | |
| 4~20mADC+1 relé / Vs=18~32VDC | |
| Rendimiento | |
| Precisión➀ | ±0,5% del fondo de escala |
| Estabilidad a largo plazo | ±0,3% del fondo de escala/año |
| ➀Nota: La precisión cumple con IEC60770 (no linealidad, histéresis, repetibilidad) | |
| Alerta de interruptor | |
| Tipo de interruptor | PNP/NPN |
| Capacidad de carga | ≤300mA 24VDC |
| Vida útil | >1 millón de ciclos |
| Alerta de relé | |
| Tipo de interruptor | Relé |
| Capacidad de carga | ≤1ADC 24VDC |
| Vida útil | ~100.000 ciclos |
| Pantalla LED | |
| Type | Numérica de 4 dígitos |
| Rango | -1999~9999 |
| Pantalla LCD | |
| Características | Barra gráfica analógica, visualización de unidad de presión |
| Rango | -1999~9999 |
| Características de temperatura | |
| Rango de compensación | 0~70°C |
| Deriva térmica del cero | ±1,0% del fondo de escala, comparado con 25℃➁ |
| Deriva térmica del span | ±1,0% del fondo de escala, comparado con 25℃➁ |
| Condiciones ambientales | |
| Condición de temperatura | Temp. ambiente: -40~70°C (Pantalla LED), -20~60°C (Pantalla LCD) |
| Temp. del medio: -40~125℃ | |
| Temp. de almacenamiento: -30~70℃ | |
| Grado de protección | IP65 |
| ②Excepción:±2,0% del fondo de escala para rango de 10 kPa, 0~60℃ | |
| Componente | Material |
| Conexión de presión | Acero inoxidable 304 |
| Acero inoxidable 316L | |
| Sensor | 316L |
| Juntas tóricas | NBR (-40~120°C) |
| FKM (-20~200°C) | |
| EPDM (-55~150°C) |
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}

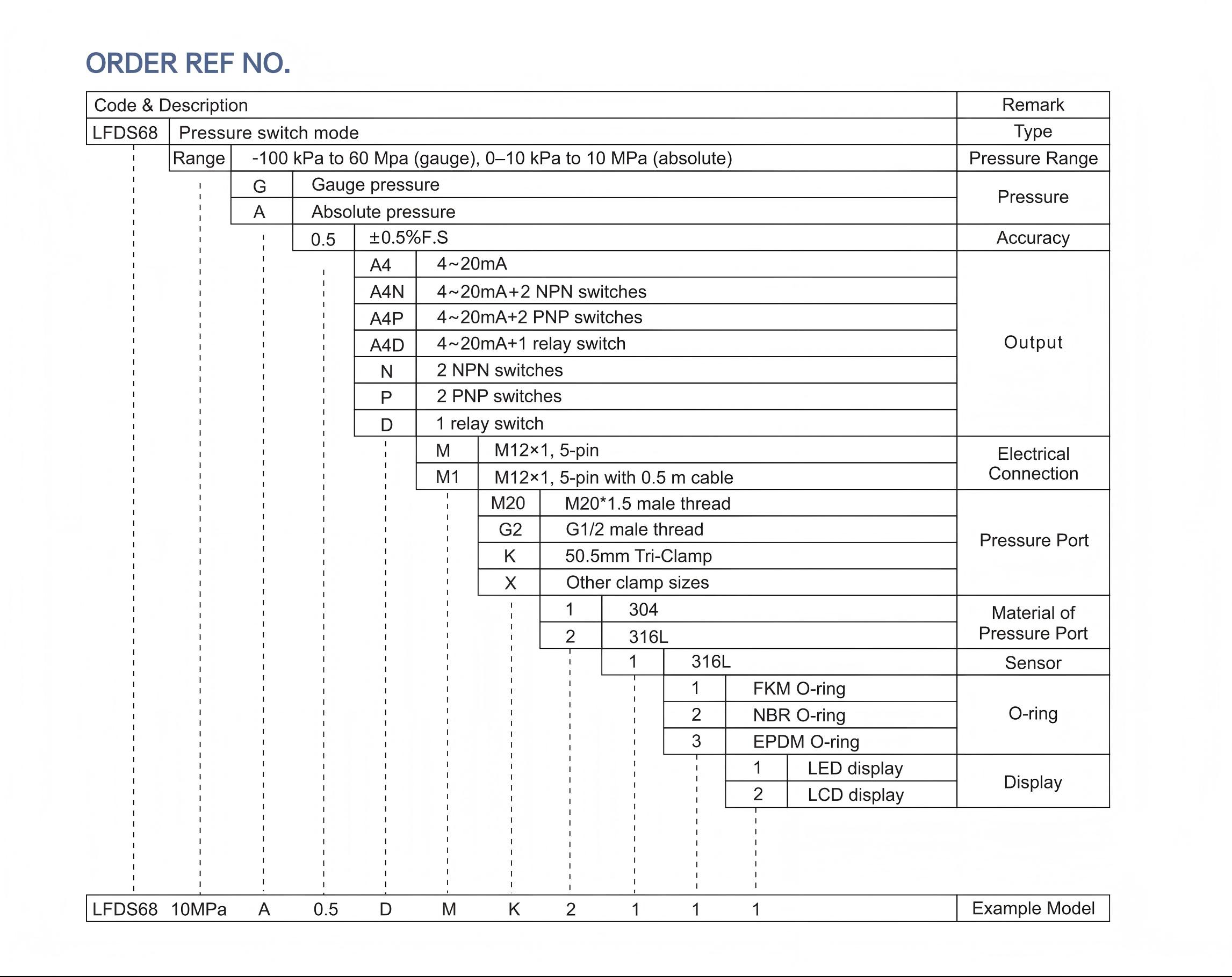

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
Pantalla local LED o LCD de 4 dígitos;
Admite varios tipos de salidas de conmutación (PNP, NPN, relé);
Configuración sencilla de parámetros mediante botones;
Indicadores LED para monitoreo del estado de conmutación;
Múltiples conexiones de proceso disponibles: roscadas, Tri-Clamp, etc.
Este compacto dispositivo LEFOO LFDS68 Pressure Switch Transmitter integra medición de presión, visualización, salida y control.
Se utiliza ampliamente en:
Automatización industrial;
Industria petroquímica de protección ambiental;
Sistemas de tratamiento de agua.
