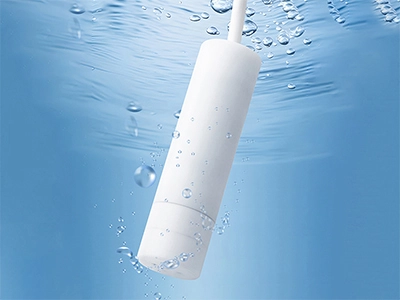

LEFOO Transmisores sumergibles de nivel de líquido

Ventajas clave de los transmisores de nivel de líquido sumergibles LEFOO

Los transmisores de nivel de líquido sumergibles LEFOO ofrecen una medición de nivel hidrostático fiable para tanques de agua, sistemas de aguas residuales, embalses, pozos y aplicaciones industriales con líquidos. El sensor se instala directamente en el líquido y convierte la presión hidrostática en una salida eléctrica estable para el monitoreo continuo del nivel.

• Protección IP68 para operación sumergible continua

• Medición hidrostática precisa para el monitoreo del nivel y la profundidad del líquido

• Múltiples opciones de salida, incluyendo 4–20mA, 0–10V y RS485 en modelos seleccionados

• Construcción resistente a la corrosión para entornos líquidos exigentes

• Múltiples rangos de medición para tanques, pozos y aplicaciones industriales

• Soporte OEM y de personalización para diferentes aplicaciones y requisitos del sistema

¿Cómo funciona un transmisor de nivel hidrostático?

En Lefoo, uno de los mejores proveedores de transmisores de presión, el diafragma dentro del transmisor de nivel de agua a presión de alta temperatura seguirá detectando la presión hidrostática continua desde el fondo del punto de medición y transformará la presión en señales analógicas, ya que la mayoría de los tanques de agua tienen forma de columna redonda, y la presión del líquido = ΠR²gh. Y la presión es proporcional a la altura del líquido directamente sobre ella. Por lo tanto, podemos conocer la altura actual del líquido al conocer la presión. En el caso de agua en exteriores o cuando el tanque está ventilado a la atmósfera, el transductor de presión también se puede configurar con sensores de nivel de agua tipo manométrico que utilizan un tubo de aire dentro del cable para corregir la referencia de presión ambiental.

La medición de profundidad y nivel es idónea para realizarse mediante el transductor de nivel de líquido según Lefoo. Cuando el transductor se coloca en la posición de medición (generalmente en el fondo del tanque de almacenamiento de líquido o cisterna de aguas residuales), la presión en el fondo del tanque o del cuerpo de líquido está relacionada proporcionalmente con la profundidad del líquido. Esta presión de fondo se denomina presión hidrostática. Las unidades de medida típicas para la presión de fondo son metro, pulgada o pie. 0,703 metros de columna de agua equivalen aproximadamente a 1 PSI a 37,8 ℃. El volumen de agua o la forma del tanque no afectarán la presión de fondo; la presión = fuerza dividida por el volumen, y el volumen es proporcional a la fuerza. Es la profundidad la que afecta la presión. Ya sea a 0,703 metros de profundidad en medio de una enorme masa de agua o en un pequeño recipiente de agua, el valor de la presión de fondo es el mismo. Podemos calcular el nivel de líquido de un tanque introduciendo la geometría del tanque y la gravedad específica del líquido. Densidad del agua a 37,8 °C (100 °F) = 961,107802 kg / m3. Como puede ver en este ejemplo, la presión ejercida por una columna de agua depende únicamente de la altura de la columna de agua y es independiente del volumen afectado.

EJEMPLO

(Altura del tanque (metros) / 0,703 metros de columna de agua) x densidad del líquido = Rango de medición en PSI

Pozo de agua de 12 metros de profundidad (472,44 pulgadas)

(12 / 0,703) x 1,00 = 17,07 PSI

Tanque de diésel de 12 m de altura (472,44 pulgadas)

(12 / 0,703) x 1,00 = 17,07 PSI

¿Dónde se utilizan los sensores de presión sumergibles?

El sensor de presión sumergible puede medir el nivel con muchos tipos diferentes de líquidos, incluidos agua, combustible y soluciones químicas que tengan concentración y densidad estables. Algunas aplicaciones típicas de los transductores de presión sumergibles son:

contenedores químicos para procesamiento industrial

Cisterna de aguas residuales

Mediciones ambientales del agua

Tanques de combustible para obras de construcción

Medición de aguas subterráneas

Sistemas de riego

Nivel de agua con humedad

Controles de automatización residencial

Industrias de bebidas y vinos

Productos químicos de inyección en pozos

Tanques de líquidos
