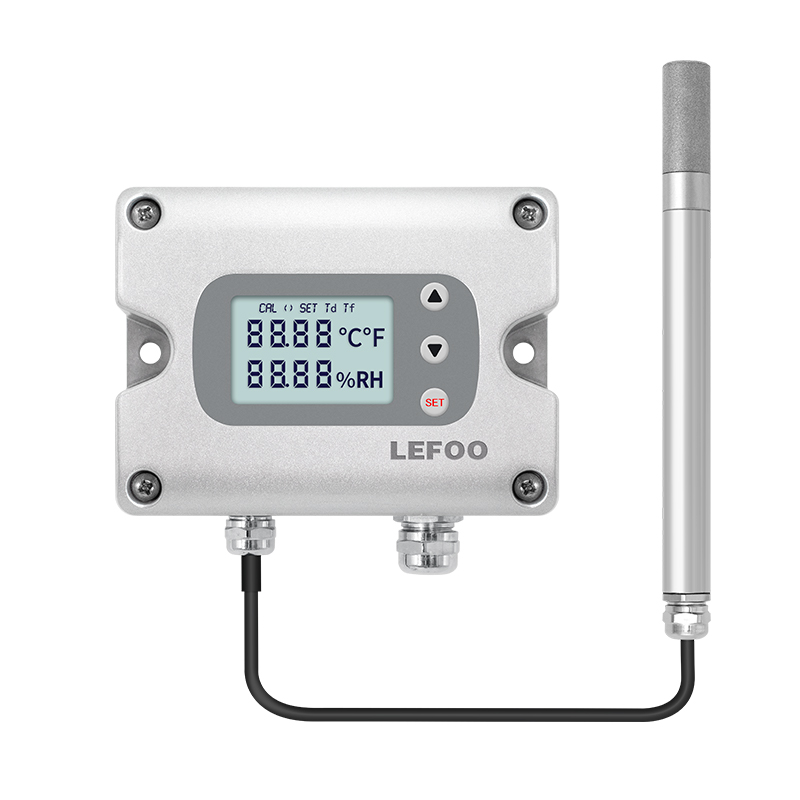

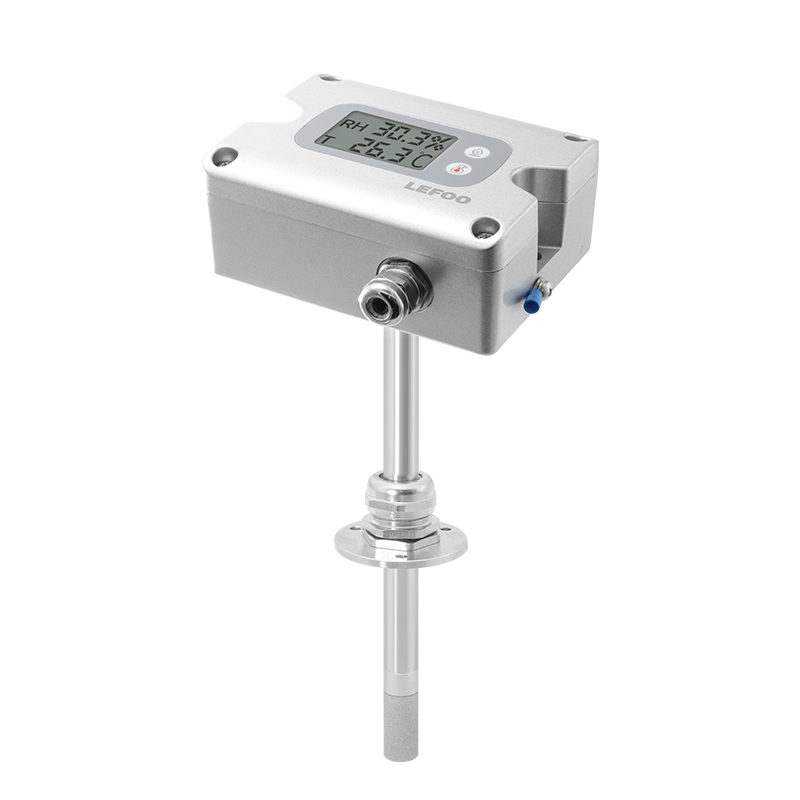

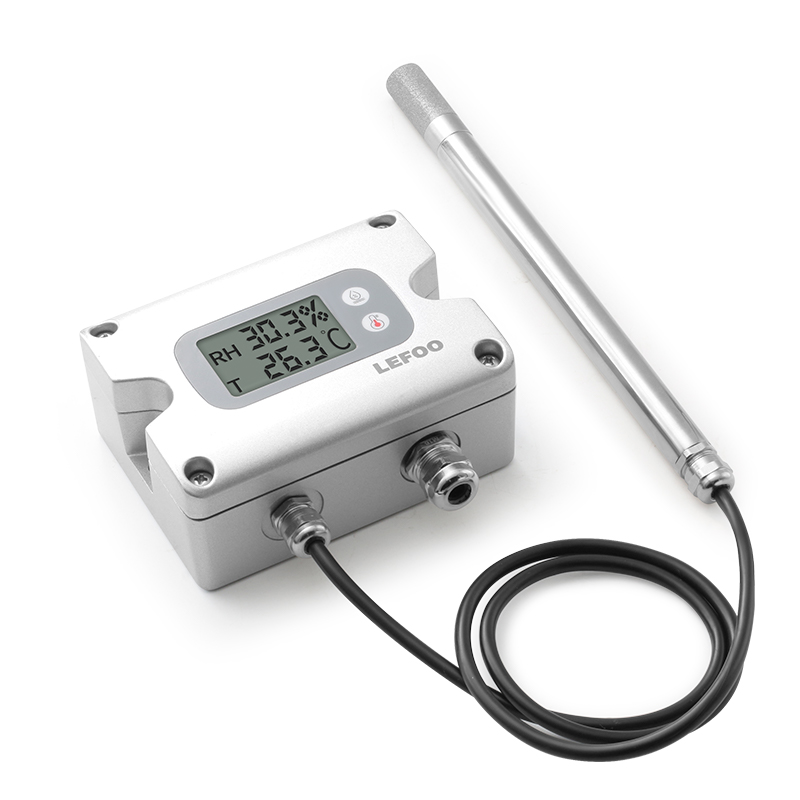

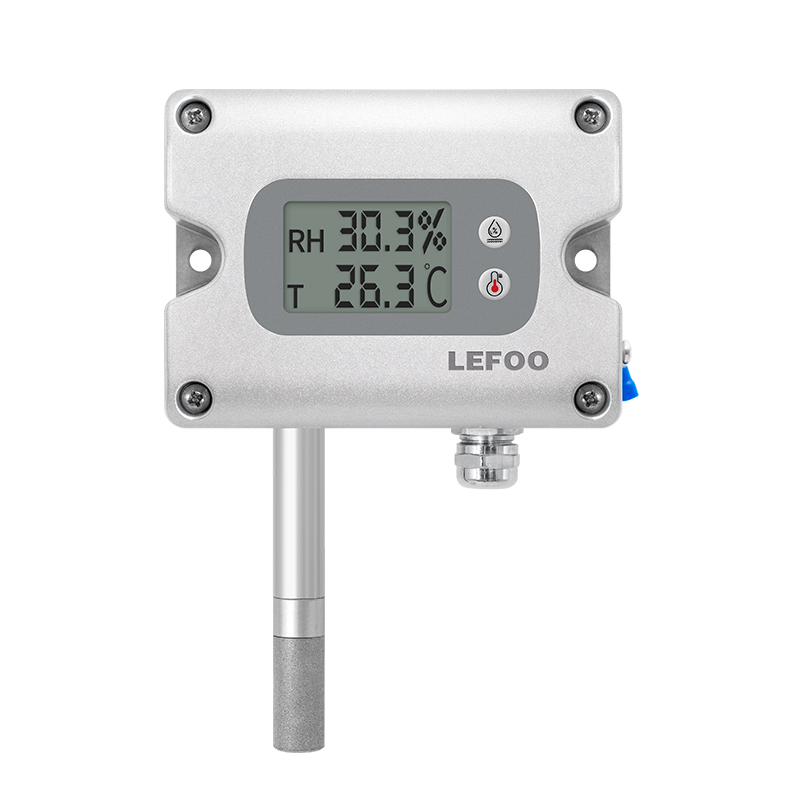

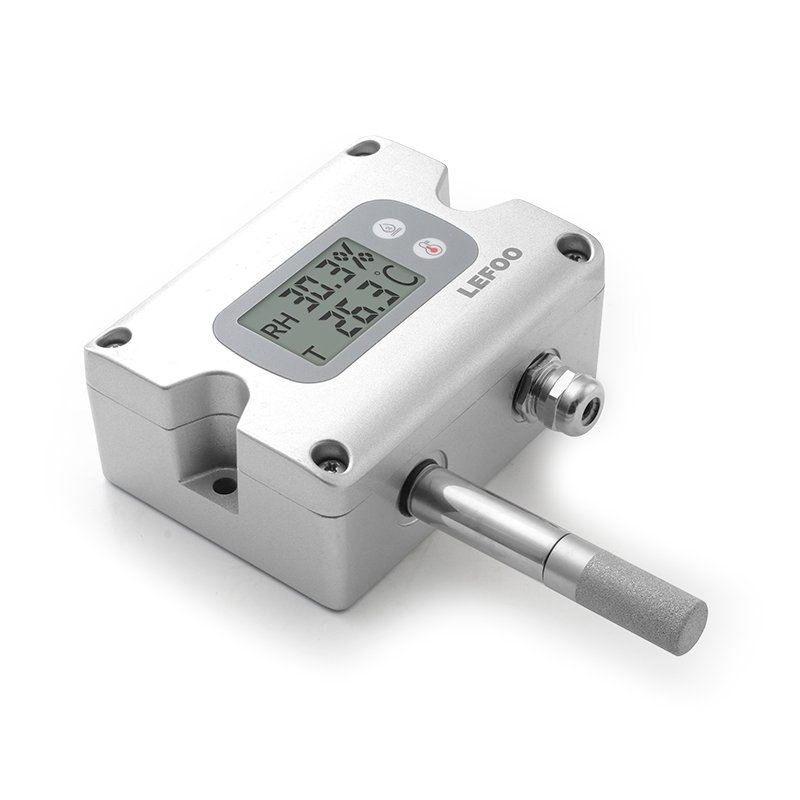

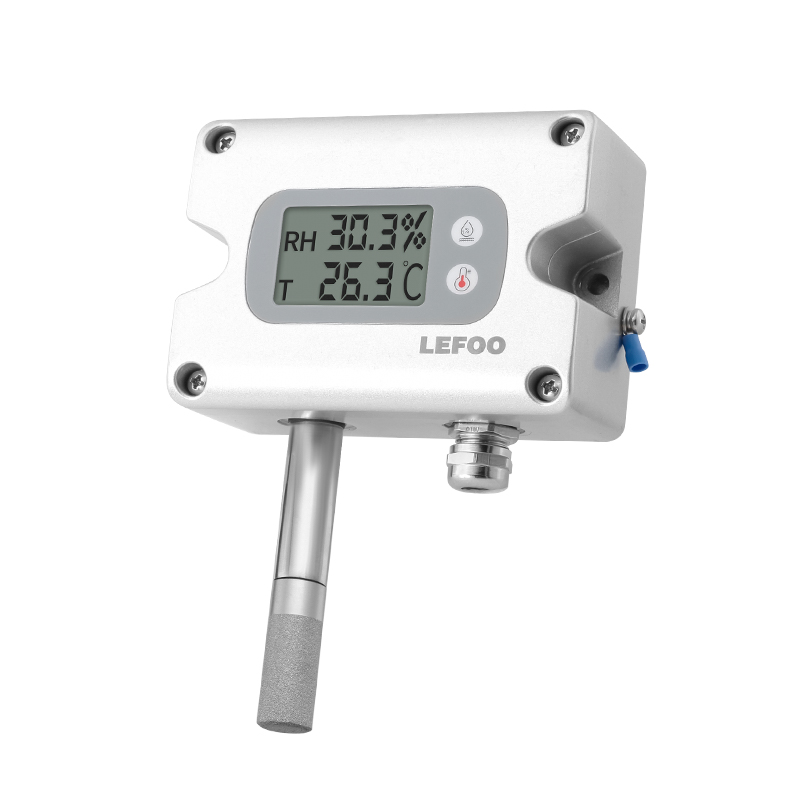

El LFH71 es un transmisor de temperatura y humedad que puede aplicarse en entornos peligrosos. El producto cuenta con una carcasa de aluminio fundido con un alto nivel de protección, adecuado para la monitorización de redes de tuberías de gas natural, sistemas de suministro de aire en centrales eléctricas, salas limpias de fábricas farmacéuticas y otros entornos industriales con condiciones de trabajo complejas. El producto emplea sensores de temperatura y humedad importados, de alta precisión y respuesta rápida. El producto se divide en dos modelos: seguridad intrínseca a prueba de explosiones (con pantalla) y seguridad intrínseca a prueba de explosiones de polvo. El modelo a prueba de explosiones con seguridad intrínseca puede funcionar en las Zonas 0, 1 y 2; el modelo a prueba de explosiones de polvo con seguridad intrínseca puede funcionar en las Zonas 20, 21 y 22.
Características
* Certificación de seguridad intrínseca y a prueba de explosiones de polvo
* Carcasa de aluminio fundido, nivel de protección IP65
* Pantalla LCD con doble visualización de temperatura y humedad
* Sensores importados, alta precisión y respuesta rápida
* Cumple con las normas CE y ROHS
| Seguridad intrínsecaTransmisor de temperatura y humedad con sonda LFH71 | |
| Humedad relativa | |
Sensor |
Digital |
| Rango | 0%~100%HR |
| Salida | 4~20 mA (dos hilos) |
| Precisión | ±3% a 20°C y 20~80%HR |
| Tiempo de respuesta | ≤15 s (20°C, aire de flujo lento) |
Temperatura relativa
| Sensor | Digital |
| Rango | 0~50°C, -20~60°C, etc. |
| Salida | 4~20 mA (dos hilos) |
| Precisión | ±0.3°C a 20°C, para otras precisiones consulte la curva de precisión de temperatura del sensor digital a continuación. |

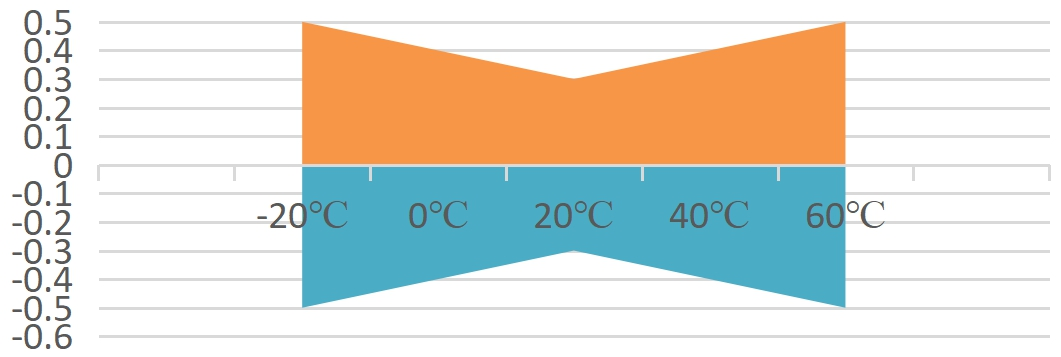

Curva de precisión de temperatura del sensor digital
Parámetros de seguridad intrínseca
| Marcado antideflagrante |
Con pantalla: Ex iaIICT6/T4 Ga Sin pantalla: Ex ia IIC T6/T4 Ga; Ex ia IIIC T200 85°C/T200 135°C Da |
| Certificado antideflagrante | CE24.2060X |
| Parámetros de seguridad intrínseca |
(RH+, RH-): Ui: 28 VCC; Ii: 93 mA; Pi: 0.65 W; Ci: 0.02 µF; Li: 0 mH (T+, T-): Ui: 28 VCC; Ii: 93 mA; Pi: 0.65 W; Ci: 0.02 µF; Li: 0 mH |
| Temperatura ambiente | T4: -40°C~80°C; T6: -40°C~60°C |
Otros parámetros
| Alimentación | 9~28 VCC |
| Potencia máxima | 0.04UV (W) (UV = tensión de alimentación) |
| Carga de salida | ≤500 Ω |
| Pantalla |
Seguridad intrínseca: pantalla LCD opcional (con unidad sin retroiluminación) Seguridad intrínseca contra polvo: sin pantalla |
| Material de la carcasa | ADC12, sonda de acero inoxidable y filtro de malla sinterizada |
| Temperatura de trabajo | T4: -40°C~80°C; T6: -40°C~60°C, 5%~95%HR (sin condensación) |
| Clase de protección | IP65 |
| Peso | ≈666 g (montaje en pared) ≈760 g (tipo conducto) ≈813 g (tipo dividido, sin accesorios) |
| Certificados | CE, antideflagrante de seguridad intrínseca, antideflagrante de seguridad intrínseca contra polvo |
ADVERTENCIA
1. La carcasa del producto está hecha de aleación de aluminio; evite el riesgo de ignición durante el uso debido a impactos o fricción.
2. La carcasa debe estar correctamente conectada a tierra durante la instalación.
3. La pantalla del producto está hecha de plástico y presenta peligro potencial de carga electrostática. Evite la fricción durante el uso o límpiela
con un paño húmedo al limpiarla.
4. Cuando el producto se utiliza en entornos con polvo explosivo, existe peligro potencial de carga electrostática, por lo que no debe
utilizarse en áreas afectadas por procesos que generen carga, fricción mecánica, procesos de separación, emisión electrónica y
transmisión neumática de polvo.
ATENCIÓN:
1. Ejemplo LFH711-A4A4311B representa tipo de montaje en pared, precisión de ±3% HR (±0.3°C), salida de humedad 4-20mA,
salida de temperatura 4-20mA, rango de temperatura 0~50°C, con pantalla;
2. Cuando el rango de temperatura se selecciona como 8, el rango de temperatura especificado por el cliente no debe exceder el rango especificado,
rango, T6: -40°C~60°C; T4: -40°C~80°C;
3. Cuando se selecciona pantalla (1), solo se puede elegir el tipo de seguridad intrínseca (B).
4. La exposición prolongada de la sonda del sensor del producto a altas concentraciones de gases químicos puede provocar que la lectura del sensor
se desplace.
Atención:

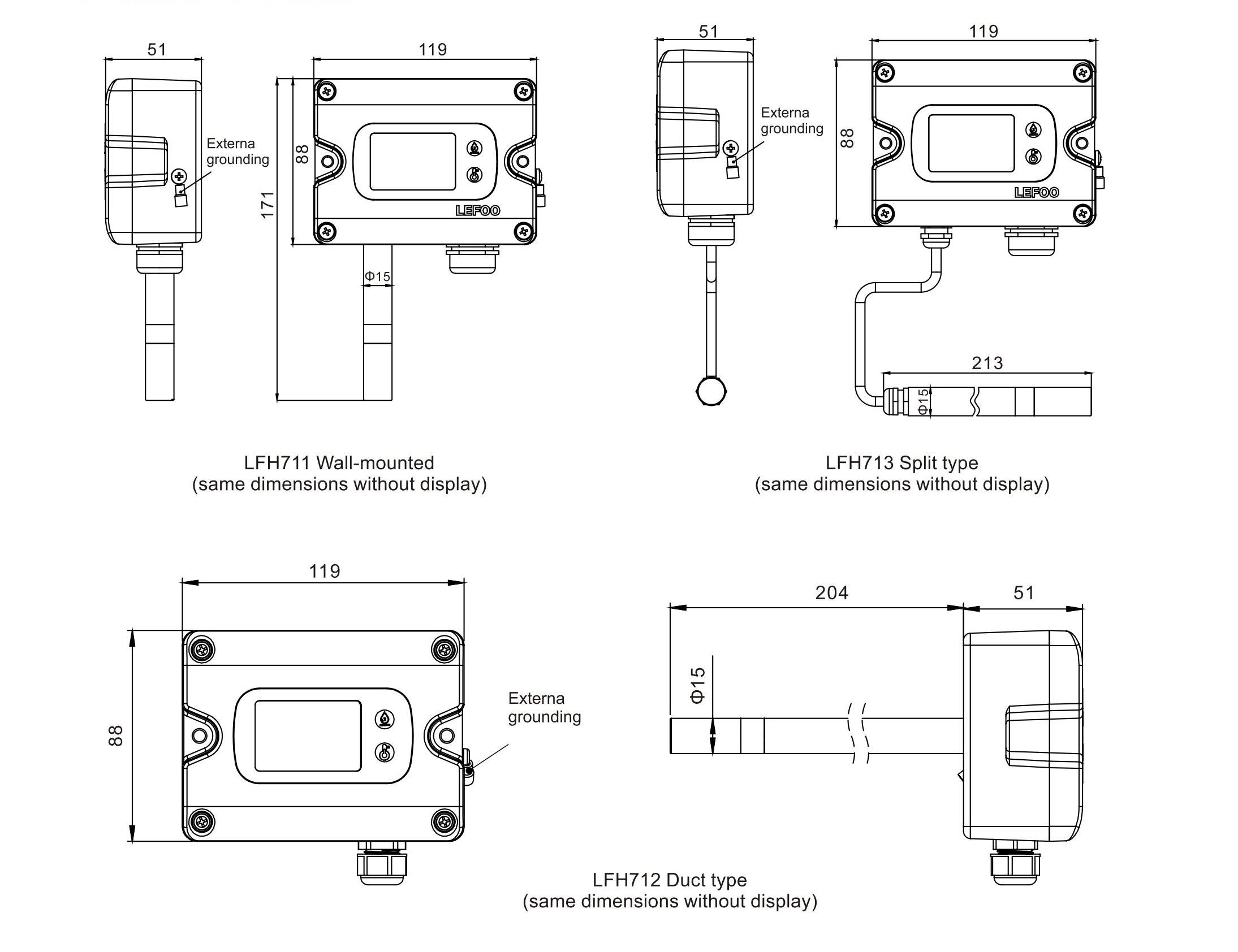

Se requieren tornillos de expansión si se monta en la pared; se requieren tornillos de máquina si se monta en una placa de hierro.
* Certificación de seguridad intrínseca y antiexplosión en polvo
* Carcasa de aluminio fundido, nivel de protección IP65
* LCD, doble visualización de temperatura y humedad
* Sensores importados, alta precisión, respuesta rápida
* Cumple con las normas CE y ROHS
Los transmisores de temperatura y humedad intrínsecamente seguros y antiexplosivos se utilizan principalmente en entornos peligrosos con gases, polvo o vapor explosivos para garantizar que el equipo no provoque explosiones en condiciones normales o de fallo. A continuación se muestran escenarios de aplicación e industrias típicos:
1. Industria del petróleo y gas
- Escenarios:
- Plataformas de perforación de petróleo y gas (fácil fuga de gases explosivos como metano y sulfuro de hidrógeno).
- Áreas de tanques de almacenamiento y sistemas de transporte por tuberías en refinerías y plantas químicas.
- Instalaciones de procesamiento y almacenamiento de GNL (gas natural licuado).
- Función: Monitorizar la temperatura y humedad ambiente para prevenir la corrosión del equipo o concentraciones anormales de gas.
---
2. Industria química y farmacéutica
- Escenarios:
- Reactores, salas de almacenamiento de disolventes (productos químicos inflamables y explosivos como etanol y acetona).
- Entornos con polvo (como talleres de producción de medicamentos en polvo).
- Función: Controlar los parámetros del entorno de producción para evitar explosiones causadas por electricidad estática o altas temperaturas.
---
3. Minería de carbón y operaciones subterráneas
- Escenarios:
- Minas de carbón (riesgos de explosión de metano y polvo de carbón).
- Construcción de túneles (zonas de acumulación de gas).
- Función: Monitorización en tiempo real de la temperatura y humedad del sistema de ventilación para garantizar la seguridad operativa.
---
4. Industria de almacenamiento y granos
- Escenarios:
- Graneros, molinos de harina (peligros de explosión de polvo).
- Almacenes de etanol o talleres de producción de alcohol.
- Función: Evitar la acumulación de polvo o el exceso de humedad que provoquen combustión espontánea.
---
5. Industria aeroespacial y militar
- Escenarios:
- Zonas de reabastecimiento de combustible (vapores de queroseno de aviación).
- Almacenes de municiones.
- Función: Garantizar la monitorización de seguridad en entornos extremos.
---
6. Otros entornos peligrosos
- Escenarios:
- Plantas de tratamiento de aguas residuales (biogás inflamable).
- Talleres de impresión (vapores de tinta volátiles).
- Producción de baterías (gases volátiles de electrolitos de baterías de litio).
---
¿Por qué es necesaria la protección contra explosiones intrínsecamente segura?
- Normas de seguridad: Cumplir con certificaciones internacionales antiexplosivas como ATEX, IECEx y UL.
- Características técnicas:
- Limitar la energía del circuito para asegurar que las chispas o las altas temperaturas no sean suficientes para encender explosivos.
- Normalmente se utiliza junto con barreras de aislamiento (barreras de seguridad) para reducir aún más los riesgos.
Este tipo de sensor es un dispositivo clave para la monitorización de seguridad en áreas de alto riesgo y debe instalarse y mantenerse siguiendo estrictamente las especificaciones.
